[Effet] FUZZhoT MaMa

La phase concrète des projets: on achète un kit et on l'assemble, ou bien on met en pratique ses propres idées. Que ce soit pour partager ou vous faire aider, c'est la bonne rubrique.

[Effet] FUZZhoT MaMa

Messagepar hotamp le 19 Fév 2008 12:23

salut !
comme j'avais peur que vous sachiez pas quoi faire , je vous ai trouvé un peu d'occupation !

voila, comme j'ai fait une HFCF et une matchbox alors j'ai mis les 2 dans un grand chapeau , j'ai secoué tres fort ! et il en est sorti ca :



les condensateurs de frequence pourrons etre de valeurs differentes pour plus d'aigues , ou plus de graV ( les 560pf/3,3nf et 10nf )




PCB size 67mm par 31mm


PCB prototype sujet a modif /amelioration

edit: pcb mis a jour le 20/02/2008

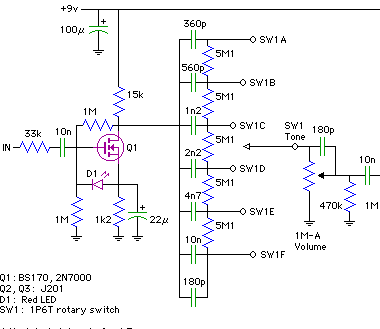

je me suis servi de ca comme etage d'entrée


c'est un etage qui peux convenir a plein de realisations etages d'entrée preampli , booster ( treble boost ect... )

les autres etages sont les etages de la HFCF

ce montage fonctionne j'ai fait une version test debug, pas le meme son que la hfcf , reglage de la disto du clean a fuzz sur une large palette !

vérifier le sens des transistor avant implantation , des correction pcb a venir , mais comme vous pouvez le voir vous pouvez pratiquement la faire avec du ci a bande pastille !!
a vos fers ! pret ! fuzZzez

la resistance de 15k qui aliment la gate du BS170 pourras etre remplacer par un ajustable qui regleras le taux de distortion de l'etage d'entrée

on pourras se servir des idées de facades soumises sur ce post :
http://www.techniguitare.com/forum/view ... highlight=
Modifié en dernier par hotamp le 20 Fév 2008 15:52, modifié 8 fois.
Vous voulez des PCB ? Demandez à TG.
Avatar de l’utilisateur
hotamp
LEGENDE DU PERIGORD

Messages: 10867
Enregistré le: 01 Aoû 2006 09:58
Localisation: Périgueux

Messagepar hotamp le 19 Fév 2008 15:45

n'empeche un hexfet comme le BS170 se trouve partout a un prix tres tres bas ! est bien plus cool a travailler qu'un fet ! et avec ce montage, a un petit je ne sais quoi d'une EF86 ! donc pkoi pas ce servir de ce transistor intensement !

les puristes pourrons se faire le commut complet sur un rotacteur 7 posistion ,a ce moment la , il faudras faire un cablage volant sur le commut !
ca permet d'adapter un panel élargi de micro guitare simple/double et hors phase !
pour une utilisation avec une basse c'est aussi une tres bonne solution ! slapeur et autres adeptes du mediator , a vos marques !!!
Vous voulez des PCB ? Demandez à TG.
Avatar de l’utilisateur
hotamp
LEGENDE DU PERIGORD

Messages: 10867
Enregistré le: 01 Aoû 2006 09:58
Localisation: Périgueux

Messagepar T-minik le 19 Fév 2008 15:52

justement je me posait une question concernant le grain des BS170 par rapport à un Jfet classique.

y at il une flagrante difference de son entre les deux ?
Avatar de l’utilisateur
T-minik
"Prix du Sérial Posteur 2009"

Messages: 3181
Enregistré le: 10 Fév 2005 08:43
Localisation: Le Triadou - 34

Messagepar hotamp le 19 Fév 2008 16:28

y at il une flagrante difference de son entre les deux

nan pas plus qu'avec un transistor silicium ou autres ! on leur demande de donner du gain ! le probleme des fet c'est plutot leurs dispertion de caracteristiques meme dans un meme modele ! défaut que n'as pas le BS170

j'ai tester au gene bf (1khz/0db sinusoide ) et a l'oscillo on a une grande amplitude avant ecretage !
et je le repete il a l'air tres tres souple d'utilisation ( qui n'as pas flinguer un fet en manipulations hazardeuse :) )

tres bonne adaptation d'impedance aussi le BS170 , presque ideal pour faire un etage d'entrée preampli !!!
Vous voulez des PCB ? Demandez à TG.
Avatar de l’utilisateur
hotamp
LEGENDE DU PERIGORD

Messages: 10867
Enregistré le: 01 Aoû 2006 09:58
Localisation: Périgueux

Messagepar nowhereman le 19 Fév 2008 18:09

pour ma mutiface, j'utilise un transistor équivalant au bs170: le 2n7000....

le brochage est inversé...

Q1: bc239b

Q2: 2n7000

nowhereman
Avatar de l’utilisateur
nowhereman
Génie en DIYlettante

Messages: 662
Enregistré le: 21 Avr 2006 16:20
Localisation: wallonistant

Messagepar hotamp le 19 Fév 2008 18:13

j'utilise un transistor équivalant au bs170: le 2n7000..


c'est exact, ils sont donnés comme équivalent !
le BS170 est européen le 2n7000 doit etre l'équivalent américain
il doit y avoir d'autres ref hexfet qui doivent etre intéressantes surement

Vous voulez des PCB ? Demandez à TG.
Avatar de l’utilisateur
hotamp
LEGENDE DU PERIGORD

Messages: 10867
Enregistré le: 01 Aoû 2006 09:58
Localisation: Périgueux

Messagepar patafix le 20 Fév 2008 09:24

A la place des BC54* , des 2N3904 ça le ferait ? (mode flemme de commande de composants inside)
Patafix ... ça colle à la peau ...
Réalisations mises en boîte ou non puis démontées remontées, modifiées, laissées à l'abandon :
Tone Machine, Dist+ clipping à LED, Crash Sync, Muff Fuzz AOP et Transis, Green Ringer, Fuzz hybride /Tonebender Si, Boost AOP, Buffer AOP, cab sim marshall, Phuncgnosis. Modifs DS1, Big Muff, Guv'Nor 2.
Avatar de l’utilisateur
patafix
ELECTRON LIBRE

Messages: 208
Enregistré le: 05 Jan 2005 21:58

Messagepar hotamp le 20 Fév 2008 12:20

n'importe quel transi npn petit signaux conviens il suffit de respecter E B C

le BC549c est celui qui a le plus de gain tout en etant tres silencieux
Vous voulez des PCB ? Demandez à TG.
Avatar de l’utilisateur
hotamp
LEGENDE DU PERIGORD

Messages: 10867
Enregistré le: 01 Aoû 2006 09:58
Localisation: Périgueux

Messagepar patafix le 20 Fév 2008 13:14

Merci !

Même si les 3904 n'ont pas un gain extraordinaire, vu la conception du circuit, je pense que je pourrais, si je construis ce circuit, atteindre des taux de saturation déjà respectables, non ?...
Patafix ... ça colle à la peau ...
Réalisations mises en boîte ou non puis démontées remontées, modifiées, laissées à l'abandon :
Tone Machine, Dist+ clipping à LED, Crash Sync, Muff Fuzz AOP et Transis, Green Ringer, Fuzz hybride /Tonebender Si, Boost AOP, Buffer AOP, cab sim marshall, Phuncgnosis. Modifs DS1, Big Muff, Guv'Nor 2.
Avatar de l’utilisateur
patafix
ELECTRON LIBRE

Messages: 208
Enregistré le: 05 Jan 2005 21:58

Messagepar hotamp le 20 Fév 2008 14:13

ya des chances :) vu que moi j'utilise des 2n2222a :)
Vous voulez des PCB ? Demandez à TG.
Avatar de l’utilisateur
hotamp
LEGENDE DU PERIGORD

Messages: 10867
Enregistré le: 01 Aoû 2006 09:58
Localisation: Périgueux

Messagepar Yep' le 06 Fév 2011 12:54

Salut!
Je l'ai montée, mais pas moyen de la faire fonctionner, je comprends plus rien.
J'ai vérifié, les potards sont pas a la masse a part les broches qui doivent y etre, les condos polarisés sont dans le bon sens, j'ai vérifié les brochages des transos, tout va bien... testé les bc549c a l'ohmmetre ils fonctionnent, par contre je sais pas comment tester le hexfet.
Y'a t'y quèqu'un qui pourrait m'aider?
Avatar de l’utilisateur
Yep'
GéoTrouveTout

Messages: 61
Enregistré le: 02 Jan 2011 17:30
Localisation: Toulouse

Messagepar MicMicMan le 06 Fév 2011 14:37

ben il suffit de mesurer la tension (par rapport à la masse) de chacune de ses pattes : tu alimentes le montage, tu ne joues rien, et tu fais un relevé des tensions à chacune de ses pattes. A priori le principal est de mesurer ces tensions aux pattes sur l'extérieur du bs170 (la patte centrale sera pas forcément inutile, notamment avec l'impédance du multimètre qui a tendance à te pourrir cette mesure).
Avatar de l’utilisateur
MicMicMan
DOCTOR MOC

Messages: 6597
Enregistré le: 26 Fév 2009 17:37
Localisation: Lyon

Messagepar Bartgil le 06 Fév 2011 16:25

Quel FET as-tu utilisé? Selon le modèle et le fabricant, le brochage peut différer.
(source Sonelec)
Donne sans rien attendre, tu ne seras jamais déçu.
Voir de belles choses, c'est bon pour la tête
Avatar de l’utilisateur
Bartgil
MODERATEUR PLEIN SUD

Messages: 2296
Enregistré le: 04 Mar 2009 21:19
Localisation: Marseille

Messagepar Yep' le 06 Fév 2011 19:44

Y'a des fois ou je ferai mieux de retourner jouer aux legos..
Désolé du dérangement, en fait c'est simplement que y'a trois broches sur l'embase DC, un +, un - et une ou y'a rien et je croyais que c'était le - ..
Ca m'apprendra a négliger le volto!
Merci Bartgil et MicMic pour votre aide
En tout cas super son, merci Ô géniallissime Hotamp :agenoux:
Avatar de l’utilisateur
Yep'
GéoTrouveTout

Messages: 61
Enregistré le: 02 Jan 2011 17:30
Localisation: Toulouse

Messagepar jygolo le 07 Fév 2011 00:13

des samples??
