[Effet] Matchbox (Matchless DC30 à FETs)

La phase concrète des projets: on achète un kit et on l'assemble, ou bien on met en pratique ses propres idées. Que ce soit pour partager ou vous faire aider, c'est la bonne rubrique.

[Effet] Matchbox (Matchless DC30 à FETs)

Messagepar hotamp le 06 Fév 2008 01:07

salut !

on va entamer 2008 joyeusement !

le matchbox de runoffgroove :

http://runoffgroove.com/matchbox.html



j'avais fait un pcb et poster un sujet ici :

http://www.techniguitare.com/forum/view ... highlight=

un post qui a eu 0 reponse :twisted:

j'ai continuer ma petite experience



pcb : 117mm 25mm


implantation du bs170 !!!

un pcb au format preampli !

j'ai eu raison de continuer parce que ce petit truc a 3 fet fonctionne superbement bien :wink:

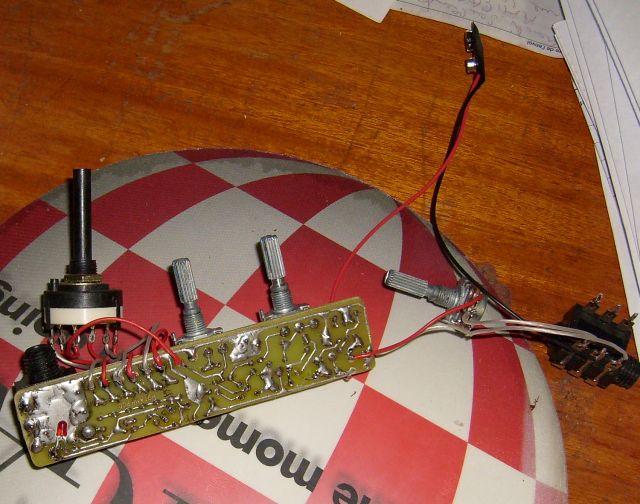

j'ai fait un proto de debugge qui valide le pcb

j'ai remplacer les J101 du schéma par des 2SK30A ( dispo pas cher chez electronique diffusion )




le bs170 a son empreinte inversé , il suffit de replier la patte de gate

autrement on obtiens des sons crunchy tres agreable !
apres un reglage au voltmetre des polarisations des fet au controleur (env 4.,5volt )
vous pourrez affiner ce reglage a l'oreille pour avoir le point ou il y a le plus de modulation ! pour ceux qui le désirent vous pourrez enlever les ajustable et les remplacer par des resistances fixe de la valeur que vous donnerons les ajustables ( il sont la pour fixer le point de polarisation , vu les differences de caracteristiques d'un fet a l'autre ) on peut utiliser sans probleme des BF245 , J101 , 2SK30A dans ce montage

j'ai encore un mini prob sur la premiere valeur de condo du FAQ , les autres valeurs agissent tres bien ( ce reglage donne du corps au son a chaque pas )
le pot de volume est un 1meg ( erreur sur l'inscription des composant du pcb )
en master volume j'ai mis un 200k !

je finis un pcb au format pédale d'effet qui devrait arriver plus vite que son ombre !!
a vous les studios :)

PCB (c) hotamp 2008 pour techniguitare ;
copie sur d'autres forums et sites web sur demande !!
Nan finalement, allez vous faire voir les autres forums et sites web !
:mrgreen:
Modifié en dernier par hotamp le 20 Fév 2008 22:38, modifié 5 fois.
Vous voulez des PCB ? Demandez à TG.
Avatar de l’utilisateur
hotamp
LEGENDE DU PERIGORD

Messages: 10867
Enregistré le: 01 Aoû 2006 09:58
Localisation: Périgueux

Messagepar shaddo le 06 Fév 2008 01:16

Alors ça sonne bien parait-il ?
Tu crois vraiment que l'on va se contenter de tes commentaires.
Bah non, on en veut toujours plus et il va falloir sortir la Danelectro rapidos ! :lol:

Excellent boulot Hotamp. :wink:

8) :D 8)
Le Docteur Posture a dit : "... si la folie se résumait à ce que l'on rencontre sur ce forum, alors le monde irait bien mieux !"
#JeSuisCharlie
Avatar de l’utilisateur
shaddo
PLAYBOY VINTAGE

Messages: 12439
Enregistré le: 06 Aoû 2004 16:38
Localisation: Copacabana (Lorraine)

Messagepar hotamp le 06 Fév 2008 01:36

Alors ça sonne bien parait-il

il serait intéressant de comparer avec le rectifet !!!!
ca sonne tres tres bien ! des samples vont arrivé :)

EDIT: je vous ai dit que j'etais plus rapide que mon ombre :)



pcb size : 60mm par 49mm

sous ce format ca rentre sans probleme dans un box pedale d'effet !!
( not tested ! mais ya aucune raison que ca fonctionne pas )

PCB (c) hotamp 2008 pour techniguitare ;
copie sur d'autres forums et sites web sur demande !!
Nan finalement, allez vous faire voir les autres forums et sites web !
:mrgreen:

EDIT: le pdf complet ici :
http://www.techniguitare.com/forum/viewtopic.php?t=6344
Modifié en dernier par hotamp le 09 Juin 2008 13:31, modifié 1 fois.
Vous voulez des PCB ? Demandez à TG.
Avatar de l’utilisateur
hotamp
LEGENDE DU PERIGORD

Messages: 10867
Enregistré le: 01 Aoû 2006 09:58
Localisation: Périgueux

Messagepar Oncle Sam le 20 Mar 2008 19:21

désolé de poster ici hotamp, mais je trouve plus mon topic :forum82:

Je voulais savoir, pour la Del, je met quoi ?

Parce que la j'ai fini de tout souder et ca marche pas :pleure2: Donc après avoir vérifié si j'avais des contacts entre pistes, si tout été bien câblé, j'ai soupçonné cette del a la c** :roll: j'ai juste plus ou moins de buzz quand je tourne le master.

(a oui, et j'ai regardé sur le datasheet des BF245, fallait les tourner, c'est pas les même pates que les SK30a)
Premier projet : Match Box
montages prevus : FuzzFace Custom Shop Boutique US du Tibet de la Dead qui tue...
Avatar de l’utilisateur
Oncle Sam
GéoTrouveTout

Messages: 73
Enregistré le: 03 Nov 2007 03:33

Messagepar hotamp le 20 Mar 2008 19:54

moi j'ai toujours eu des couille avec les bf245 !!

t'as bien tes tensions 4,5 v avec le reglage des trimmer ? verifie tes tensions ca doit etre comme indiqué ! apres tu fignole les trimmer a l'oreille !

autrement les fet c'est ou des j201 ou des 2sk30A apres les autres !! ca devrais fonctionné !
respecte bien les source /gate/ drain !
la led fo la cablé dans le bon sens ! elle ne sers qu'a protegé le transi contre les décharges electrostique que n'aiment pas les transistor mosfet ! une led rouge faible conso genre 2,6v tension reverse va bien , une zener 2,6 volt irais tout aussi bien !
Vous voulez des PCB ? Demandez à TG.
Avatar de l’utilisateur
hotamp
LEGENDE DU PERIGORD

Messages: 10867
Enregistré le: 01 Aoû 2006 09:58
Localisation: Périgueux

Messagepar Oncle Sam le 20 Mar 2008 20:08

d'accord :) j'ai trouvé dans les vieilles affaires de mon pere un espèce de stylo avec une pince croco a l'autre bout, et une ampoule entre deux, ça me permet de tester la continuité de la piste.

Pour les 4,5 V pour les BF245, c'est entre quel pattes ? Sinon pour la led je l'ai zappé a la commande j'ai piqué une led je sais plus ou et je sais plus de quel valeur.. je vais vérifier ca, merci :)
Premier projet : Match Box
montages prevus : FuzzFace Custom Shop Boutique US du Tibet de la Dead qui tue...
Avatar de l’utilisateur
Oncle Sam
GéoTrouveTout

Messages: 73
Enregistré le: 03 Nov 2007 03:33

Messagepar shaddo le 20 Mar 2008 20:11

Oncle Sam a écrit:Pour les 4,5 V pour les BF245, c'est entre quel pattes ?

Entre le DRAIN et la masse !

8) :D 8)
Le Docteur Posture a dit : "... si la folie se résumait à ce que l'on rencontre sur ce forum, alors le monde irait bien mieux !"
#JeSuisCharlie
Avatar de l’utilisateur
shaddo
PLAYBOY VINTAGE

Messages: 12439
Enregistré le: 06 Aoû 2004 16:38
Localisation: Copacabana (Lorraine)

Messagepar Oncle Sam le 20 Mar 2008 20:15

yep merci shaddo :lol: :oops:
Premier projet : Match Box
montages prevus : FuzzFace Custom Shop Boutique US du Tibet de la Dead qui tue...
Avatar de l’utilisateur
Oncle Sam
GéoTrouveTout

Messages: 73
Enregistré le: 03 Nov 2007 03:33

Messagepar hotamp le 20 Mar 2008 20:39

et ! ho a quoi ca sers que runnoffgroove y se decarcasse !

http://runoffgroove.com/matchbox.html

tout est expliqué sur cette page !!

j'ai piqué une led je sais plus ou et je sais plus de quel valeur.


la led n'as aucune importance ! du moment que c'est un modele courant ! la zener , chez runoffgroove y disent une 12v donc !
Vous voulez des PCB ? Demandez à TG.
Avatar de l’utilisateur
hotamp
LEGENDE DU PERIGORD

Messages: 10867
Enregistré le: 01 Aoû 2006 09:58
Localisation: Périgueux

Messagepar Oncle Sam le 20 Mar 2008 21:58

Bon deja, premiere erreur de décelée, le BS170 a l'envers... chui vraiment tete en l'air.. ca m'enerve.. Merci hotamp ;)

Edit Modération : Effectivement fais gaffe Sam car ça ne sert à rien d'être tête en l'air à part se prendre une grosse crotte de pigeon sur la gueule ! :mrgreen:

Edith : MDR a celui qui a ecrit ca, qu'il se dénonce :lol:

Edit Modération : Je ne peux pas me dénoncer car je ne suis pas un rapporteur ! :mrgreen:


EDITH : c'est pas dénoncer, c'est renseigner :bigsmile:
Premier projet : Match Box
montages prevus : FuzzFace Custom Shop Boutique US du Tibet de la Dead qui tue...
Avatar de l’utilisateur
Oncle Sam
GéoTrouveTout

Messages: 73
Enregistré le: 03 Nov 2007 03:33

Messagepar sheeps le 20 Mar 2008 22:57

belle réalisation!
à rajouter dans ma longue liste d'effets.. après le phase 90, le compresseur et l'exciter ^^
"le français je le parle très mieux que vous et je vous merde" (Coluche)
sheeps
MAITRE JEDIY

Messages: 329
Enregistré le: 14 Nov 2004 19:49
Localisation: Grenoble

Messagepar Maurice_Goujat le 09 Avr 2008 11:05

Yop !

Bon j'ai fais ce montage, et... rien du tout :/
J'ai réglé les potentiomètres multitours de sorte à avoir 4,5V sur le drain des fets.
Je n'avais pas de 2SK30A alors, en premier lieu j'ai mis des 2N3819 (brochage identique, gate au milieu il parait), mais bon, rien du tout, du coup j'ai changé par des 2N5952 qu'il me reste du phaser tonepad PEZ90, donc gate vers le bas, je soude, et même constat : rien du tout ^^

Je mets un peu plus de 1K carré à l'entrée en 0-5V, j'arrive à avoir sur le point SW1 Tone, un peu moins de 1V, donc à priori jusque là, c'est ok (bien que suivant la position du multiswitch la variation de la valeur des condensateurs n'ait pas l'air de bien jouer sur la tronche de mon signal).

Mes questions sont donc :
Les fets que j'ai mis peuvent aller ou pas ? (A priori oui).
Comment arrivent-on à déterminer quels sont les fets qui fonctionnent ou non pour un montage ?

Je rappelle que je suis une quiche cosmique sur l'analogique de façon générale, et mis à part le fonctionnement des fets sur un phaser ou bien en interrupteur analogique, après, zoup... je gobe.

A+

Hop, hop, hop...
J'ai pas tout lu du topic là...
Le BS170 n'est pas mis comme il faut il parait...
Bon, y'a plein de trucs à lire, (que je n'ai pas fais)...

Je croyais que les inversions SOURCE/DRAIN ne posaient pas de problème, je me trompe ? On dirait bien oui.
A priori, comme je n'ai pas plié la patte du BS170 pour le souder, j'ai inversé les DRAIN/SOURCE.
Je retente dès que j'ai un instant.
Merci de votre aide* :)

* Je déc hein : c'est moi qui n'ai pas tout lu, alors aussi... hein :%
Maurice_Goujat
Etamé jusqu'à  l'os

Messages: 119
Enregistré le: 07 Fév 2008 12:29

Messagepar natspv le 09 Avr 2008 11:45

je suis aussi entrain de le monter 8) pour l'instant c'est opération recup de resistances sur pcb de euh je sais même plus quoi :lol:

par contre il manque la LED dans la BOM :wink: c'est pas super important pour les habitués mais un debutant qui se refère helas juste à la BOM et qui n'a pas de stock il a plus qu'a chercher une corde (euh non une led ou diode)
Un modérateur aura toujours un geste pour vous: qui veut une corde ?

un kit ? un pcb ? tout est ici ! http://www.boutiquetechniguitare.com
Avatar de l’utilisateur
natspv
LE TUBYFETEUR

Messages: 1750
Enregistré le: 13 Aoû 2007 14:48
Localisation: techniland-alsace

Messagepar hotamp le 09 Avr 2008 11:57

oui n'importe quel fet doivent passer !

il suffit de matter les datasheets pour bien noter son source /gate/ drain

pour les mosfet type bs170 /2n7000 regarder le brochage aussi !

par exemple perso j'ai un mini stock de bss91 et ben j'en ai mis a la place du bs170 et roulezzzz !!!

autre chose l'etage d'entrée de ce dc30 est le meme que l'AMZ mosfet booster !

si vous comprenez pas des trucs allez voir le topic qui en cause !

la led n'est pas la pour s'allumer , mais pour proteger le transi contre les décharge electrostatic
Vous voulez des PCB ? Demandez à TG.
Avatar de l’utilisateur
hotamp
LEGENDE DU PERIGORD

Messages: 10867
Enregistré le: 01 Aoû 2006 09:58
Localisation: Périgueux

Messagepar T-minik le 09 Avr 2008 11:57

et non il ne faut pas inverser source et drain sinon ça marche pas, à la limite en switching ça passe mais pas en amplification.

allez Hop ! datasheet !
Avatar de l’utilisateur
T-minik
"Prix du Sérial Posteur 2009"

Messages: 3181
Enregistré le: 10 Fév 2005 08:43
Localisation: Le Triadou - 34
