Messagepar Electric Blue Eye le 21 Jan 2018 13:41

Bonjour à tous,

je réalise des effets depuis 2 ans mais toujours avec des PCB préfabriqués. Pour une fois je voulais tester la réalisation d'un effet de A à Z. J'ai donc créé un circuit de fuzzface (autant commencer par un truc assez simple). Une fois le PCB reçus je l'ai monté et soudé les composants mais ça ne marche pas. Alors je voudrais être sûr que mon circuit puisse fonctionner. Est ce que vous pourriez me dire si quelque chose ne va pas ?

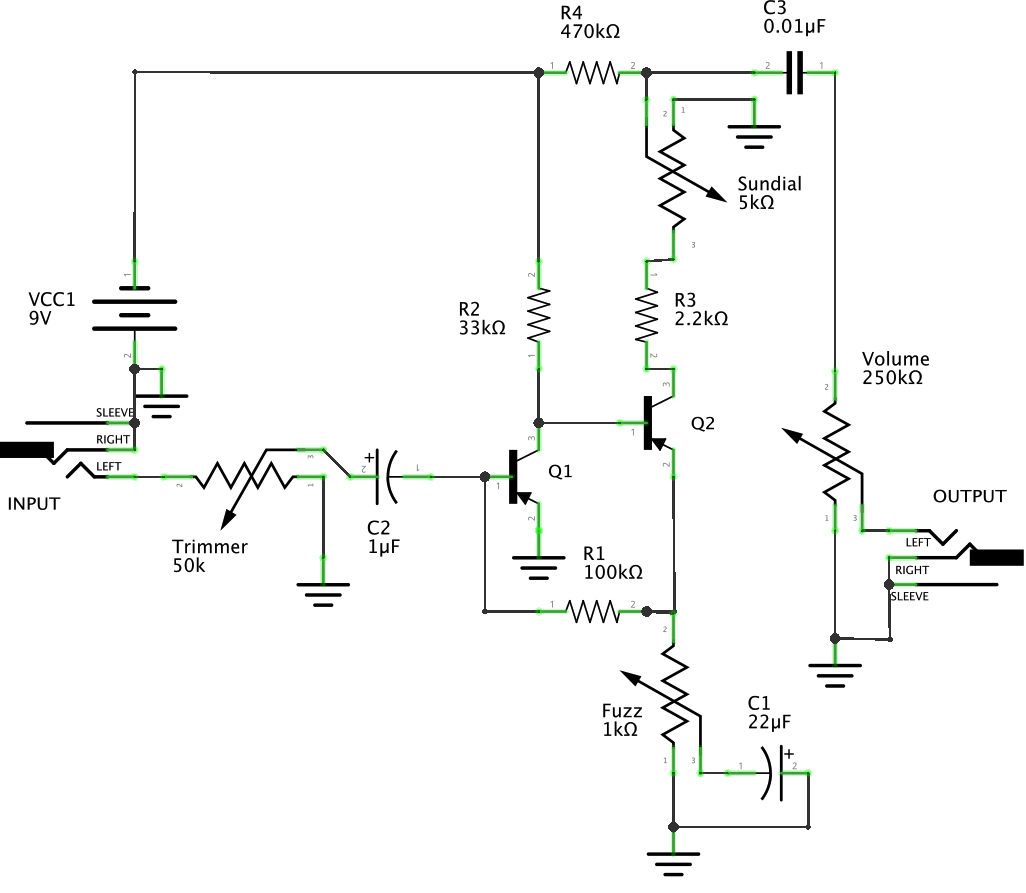

Mon schéma:

Le routage:

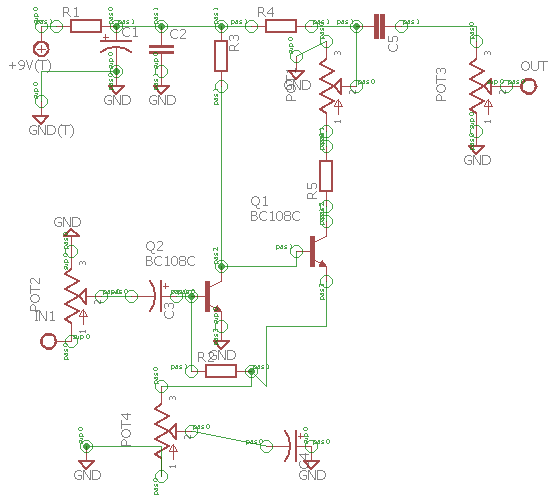

Le schéma sur lequel je me suis appuyé (tiré du site de coda effect):



Merci pour votre aide :mrgreen: :mrgreen:
Electric Blue Eye
J'suis nouveau !

Messages: 3
Enregistré le: 03 Mai 2016 15:12

Messagepar Carole le 21 Jan 2018 13:59

Ton trimpot 5k pin 3 à la masse?
Coupes la piste.
>là< des infos.
