[Effet] "REDHOT" Egaliseur 5 bandes à circuits RLC

Messagepar hotamp le 08 Oct 2007 15:04

salut !

Je vous présente dans ce post la réalisation d'un equalizer 5 bandes équivalent à ce qu'on trouve dans les combos acoustic .... mesa boogie etc ...

Ces equalos ont en général une efficacité de +- 6db par bandes de fréquence.
Je me suis basé sur un circuit old ibanez , qui en plus d'être simple de réalisation , bénéficie d'une qualité sonore peu commune !!

J'ai relevé le schéma à partir du circuit original ... et c'est une exclusivité TG !


(c) 2007 hotamp www.techniguitare.com
Copie et diffusion interdites sur d'autres forums ou sites web

La Renometer

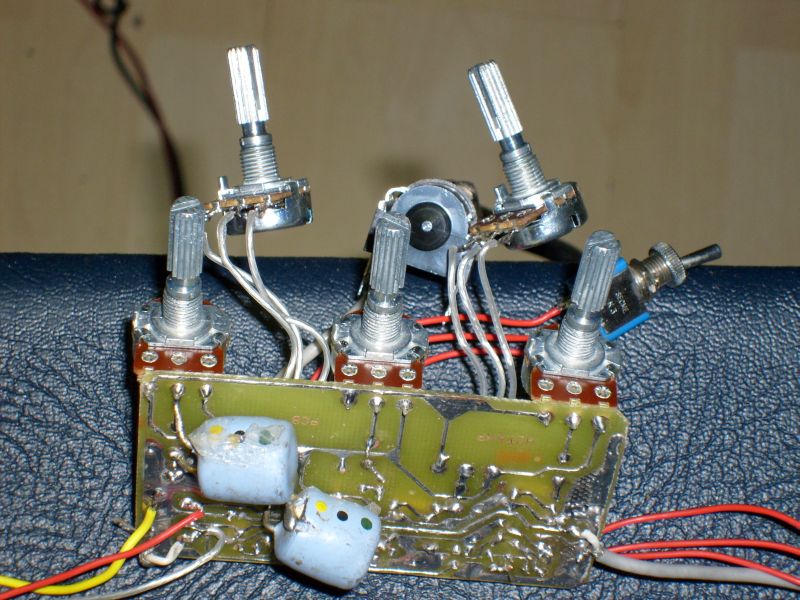

Voila le circuit original et "sa copie"

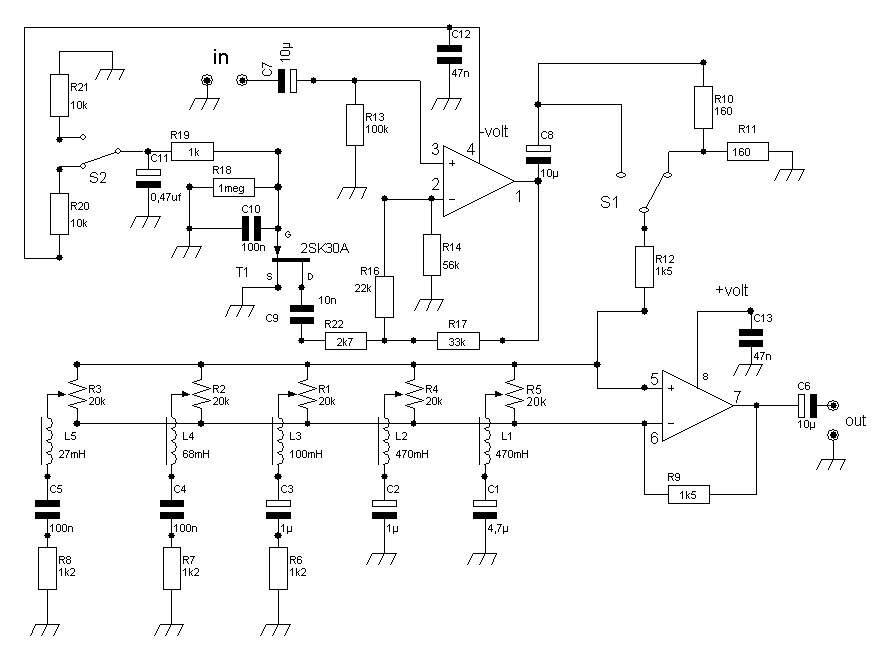

Le schéma !!



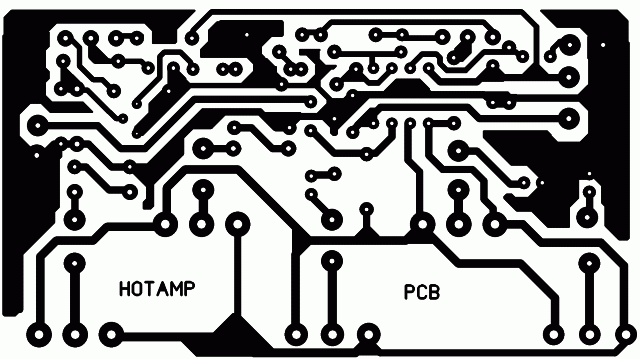

La taille du PCB : 88mm par 48mm

L'implantation directe des potars est prévue pour les trois bandes de base (lo/mid/hi) et lomid , himid en déport



Ceci nous permet une intégration dans des boitiers standard du commerce.

Alors vous allez me dire ! oui, mais où se procurer ces selfs spécialisées ?


... et bien chez electronique diffusion jusqu'à 150mH à un prix raisonnable.

Pour trouver une 470/500mH , J'ai un selfmètre sur mon controleur et je me suis mis à contrôler le valeur selfique d'un relais (6/9/12volt peu importe ).


Il se trouve que pas mal de valeurs selfiques de la bobine d'un relais se situent dans les modèles que j'ai testées entre 350 ....700mH et ceci avec une résistance selfique entre 250....600ohm.

Les self d'origine 470mH de la Renometer ont une résistance selfique de 250ohm.

J'ai trouvé un modèle de relais qui correspond à cette self Ref : Omron G2R-1 : résistivité : 270ohm self : 500mH
... et j'ai fait comme ca



Le support CI vous donne l'échelle de la self d'origine , la bleue , et celle montée à partir d'un relais.

donc on peut se faire sa propre self pour une pédale wahwah

Ces selfs se situent en fonction des montages entre 470mH et 650mH , les montages les plus courants vox cry baby etc....
et ceci avec une résistivité de 300 a 500 ohm suivant les fabricants ( et c'est bien le seul truc du montage qui les personnalise avec des valeurs de condo voisines )
Il existe sur le marché des wagons de self en récup qui peuvent vous permettre de fabriquer votre propre wha wha pour , allez... 6 à 10 euros env( prix hors boitier ) mais quand on voit le prix d'une old vox d'origine et qu'on peut se faire la même pour ce prix dérisoire , ça mérite réflexion.

J'ai lu un article sur un site ricain de diy , geofex, je crois, qui parle de la fameuse self qui équipait les premiers wahwah vox .
Je vous fais une traduction sommaire de mémoire !!
Cette self était fabriquée avec un noyau de fer doux ( au contraire de celles actuelles qui sont des mix metaux non magnetique ) et à force d'utilisation, le fer de cette self se magnétisait de façon permanente +- ce qui entrainait une certaine distortion génération d'harmonique inimitable , c'est en fait un défaut de conception qui s'est relevé être un plus pour la torture du SON guitare et le secret des vox originales !!

La modification d'un relais en self wah utilise aussi ce défaut mythique (because son circuit magnétique c'est du fer doux ) un relais à dépouiller vaut 3 euros !!!
Je n'ai pas fait un schéma electrique ni de PCB d'une wha dans ce dossier , je vais me servir de ce travail pour vous en proposer une dans un autre topic.

Voila , j'ai fait une réalisation de cet equalo que j'ai intégré dans mon set de test techniguitare ( et d'utilisation courante :) )




et enfin avec sa copine !!!


Un PDF a été réalisé par Superchouf ( un grand merci à lui :) ) qui vous permettra de consulter le dossier complet , la liste des composants incluse
http://hotamp.free.fr/fichiers/HotampRedhot.pdf

J'ai fait aussi un sample de la bête

http://hotamp.free.fr/fichiers/Rec-equalo-02.mp3

Dans les points à préciser, des discussions internes du forum sur le problème de ne pas trouver facilement une self de 470mH.

Il est possible en recalculant la valeur de la capacité de C du reseau LC /RLC de mettre une 150mH comme self de basse (lo /lomid).

Si on remplace les 2 selfs de 470mH (L1 et L2 sur le schéma) chacune par une self de 100/150mH alors pour conserver les mêmes fréquences "centrales":

- C1 doit passer de 4,7µf à 22µF,
- C2 doit passer de 1µF à 4,7µF.

Another release of techniguitare :lol: by hotamp !!!

Vous allez retrouver ce montage en tant que Tone Stack dans des réalisations futures d'ampli DIY.
Modifié en dernier par hotamp le 09 Oct 2007 13:38, modifié 2 fois.
Vous voulez des PCB ? Demandez à TG.
Avatar de l’utilisateur
hotamp
LEGENDE DU PERIGORD

Messages: 10867
Enregistré le: 01 Aoû 2006 09:58
Localisation: Périgueux

Messagepar MaxTen le 08 Oct 2007 16:01

Magnifique projet ! Bravo ! :agenoux:

Par hasard, aurais-tu la formule pour detérminer la bande modulée par un étage d'égalisation ?
Avatar de l’utilisateur
MaxTen
ELECTRON LIBRE

Messages: 387
Enregistré le: 07 Mar 2005 23:38

Messagepar shaddo le 08 Oct 2007 16:47

Fo = 1 / ( (2 x Pi) x (racine de L x C))

8) :D 8)
Le Docteur Posture a dit : "... si la folie se résumait à ce que l'on rencontre sur ce forum, alors le monde irait bien mieux !"
#JeSuisCharlie
Avatar de l’utilisateur
shaddo
PLAYBOY VINTAGE

Messages: 12439
Enregistré le: 06 Aoû 2004 16:38
Localisation: Copacabana (Lorraine)

Messagepar MaxTen le 08 Oct 2007 17:17

Merci beaucoup shaddo ! :D
Avatar de l’utilisateur
MaxTen
ELECTRON LIBRE

Messages: 387
Enregistré le: 07 Mar 2005 23:38

Messagepar clajucla le 08 Oct 2007 17:48

houlà !!! ca sentirait pas bon pour mon futur raptag acoustique, tout çà ?!?
merci les gars :lol: :lol: :lol:
Je suis Russe, il faut que tu me cèdes!
Avatar de l’utilisateur
clajucla
MODERATEUR PANDA

Messages: 1459
Enregistré le: 07 Avr 2007 14:29
Localisation: Lorraine

Messagepar Gus le 08 Oct 2007 19:33

Salut

Je vampirise un magnétoscope qui m'a servi pour mon RAPTG et ma HFCF et j'ai plein de self qui ressemblent au tienne Hotamp : des boules bleus avec des points de couleurs et je me demande donc si ces points correspondent à un code de couleur ou si c'est là pour décorer, j'ai rien trouver en cherchant.... :?

Sinon, comment peut-on mesurer un inductance?

Merci
Avatar de l’utilisateur
Gus
ELECTRON LIBRE

Messages: 234
Enregistré le: 09 Avr 2007 17:44
Localisation: Plougastel (Dans le coin de Brest)

Messagepar wiidkiller le 08 Oct 2007 20:37

http://www.google.fr/search?q=mesure+inductance

quand une action passe de 85$ à 600$ en 5ans, ce n'est pas (que?) du flan :) .

Mais bon, visiblement en général, une inductance tu peux la calculer à partir des mesures physiques (spires, diamètre, etc...). La mesure est instantanée au selfmetre, mais en général, la fonction n'est pas de base sur les multimètres. La mesure expérimentale à l'air de se baser sur une mesure de fréquence de coupure (la formule de shaddo plus haut), mais faut GBF+oscillo+du temps pour trouver ;) .

[edit]
http://www.etudiants.ch/upload/document ... uction.doc
Ici ils proposent une méthode avec juste un multimètre et un potar, a creuser.
Quelle est la différence entre une blonde et un ampli op ?
La réponse
wiidkiller
Ambassadeur Scientifique

Messages: 384
Enregistré le: 06 Aoû 2007 22:21
Localisation: Grenoble (29)

Messagepar Gus le 08 Oct 2007 20:57

Merci, je me pencherais dessus et je vous tiens au jus!!
Ca peût être pratique car une self remplace des résistances, condos et transositors dans les circuit que l'on voit où les selfs sont simulés!
:D
Avatar de l’utilisateur
Gus
ELECTRON LIBRE

Messages: 234
Enregistré le: 09 Avr 2007 17:44
Localisation: Plougastel (Dans le coin de Brest)

Messagepar hotamp le 08 Oct 2007 21:06

des boules bleus avec des points de couleurs et je me demande donc si ces points correspondent à un code de couleur


oui ca correspond a un code des couleurs
100mH par exemple c'est marron noir jaune (qui sont 100k en code couleur resistance )
il n'y a malheureusement pas beaucoup de self exploitables dans des récup
de produit comme les scopes on est plus dans les valeurs uH
Vous voulez des PCB ? Demandez à TG.
Avatar de l’utilisateur
hotamp
LEGENDE DU PERIGORD

Messages: 10867
Enregistré le: 01 Aoû 2006 09:58
Localisation: Périgueux

Messagepar Gus le 12 Oct 2007 20:03

Salut

Merci pour vos réponses!

Bon je cherche la fiche "créer son equalizer" ou queluqe chose qui y ressemble....
J'ai cru en voire une.
J'ai trouver ça http://www.techniguitare.com/forum/viewtopic.php?t=4427

Mais le lien sur la fiche est mort :? ....

En fait je cherche quelque chose qui parle des filtres RCL.
Voilà. Merci
Avatar de l’utilisateur
Gus
ELECTRON LIBRE

Messages: 234
Enregistré le: 09 Avr 2007 17:44
Localisation: Plougastel (Dans le coin de Brest)

Messagepar belphegor le 19 Fév 2008 05:43

J'adore le boitier que tu a fait! pourrait tu me dire comment tu la construit car moi je galère à mort.
belphegor
Apprenti Soudeur

Messages: 5
Enregistré le: 18 Fév 2008 19:08

Messagepar iznogoud le 19 Fév 2008 08:04

Oh, on dirait presque un équalo Acoustic ou Mesa pour la partie selfs!!!!

Belphégor, y'a un topic pour toi là:
http://www.techniguitare.com/forum/viewforum.php?f=41
iznogoud


Messagepar belphegor le 19 Fév 2008 19:08

Merci :D
belphegor
Apprenti Soudeur

Messages: 5
Enregistré le: 18 Fév 2008 19:08

Messagepar hotamp le 19 Fév 2008 21:33

J'adore le boitier que tu a fait! pourrait tu me dire comment tu la construit car moi je galère à mort.

et bien je prend deux morceaux de bois ! je decoupe une encoche dans le bois pour inseré mes plaques de montage et je fait tenir tout ca avec de la tige fileté qui traverse ; ce qui me maintiens tout l'ensemble avec seulement 2 écrous ( pour faire joli on prend des écrous avec dôme cache ) je me sers de cloche cache visserie de plomberie pour faire tenir mes planches de cotés
apres je recouvre tout ca avec un habillage cuir/skai et une contre facade en
abs ou autre materiau platique ( sur ce modele c'est du plastique qu'on met sur les grattes electriques )
Vous voulez des PCB ? Demandez à TG.
Avatar de l’utilisateur
hotamp
LEGENDE DU PERIGORD

Messages: 10867
Enregistré le: 01 Aoû 2006 09:58
Localisation: Périgueux

Messagepar sha4096 le 21 Oct 2008 16:02

Est-ce qu'il y a moyen de remplacer ces inductions, dans ce type de montage, par des amplis op ? J'ai vu qu'il existait une approximation des selfs (gyrator, cf http://en.wikipedia.org/wiki/Gyrator), je me demandais juste si c'était applicable pour les montages audio.
